低壓差低壓線性恒流IC芯片HX317
作者： 來源：本站 發表時間：2019-08-02 12:58:46 瀏覽：次
產品概述
60V低壓差線性恒流IC
概述
HX317A是一款耐壓100V的中低壓線性大電流高精度LED驅動芯片，適合于輸入5~100V電壓范圍的LED驅動，輸出電流可調，僅需外接一個CS電阻就可以構成一個完整的恒流驅動電路，RCS電阻調節輸出范圍5-1200MA，LED端口與GND之間的壓差應根據輸出電流與封裝功耗決定，視散熱狀況而定，壓差不要太大。
HX317A內置5A 60V的功率MOS，最大應用電流1200mA；采用低壓差驅動電路，電流1200mA時,轉折電壓僅為0.5V。
HX317A內置過溫保護，當溫度達到130℃時，減小輸出電流。
HX317A外圍可擴展恒流應用，輸入電壓高時降低輸出電流。也可擴展PWM應用。

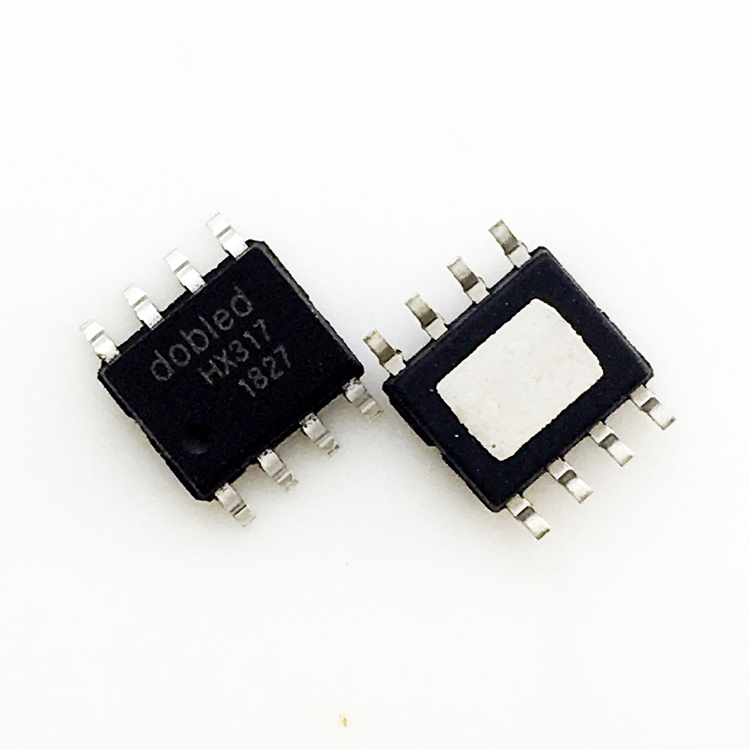

HX317A采用ESOP8封裝，底部散熱片默認與LED端口相連。
特點
? LED端口耐壓100V
? 單通道大功率恒流驅動
? 外圍元件簡單
? 內置大電流功率MOS
? 最大輸出電流1200mA
? 低壓差啟動0.5V(1000mA)
? 支持RGB輸出共陽
? 芯片應用系統無EMI問題
應用領域
燈條、電動車燈、手電筒、太陽能、LED臺燈、LED礦燈、投光燈、及其他DC類LED照明。
